(EN 14492-1) conformi Verricelli elettrici a vite senza fine DC CE JE 2700 Indietro

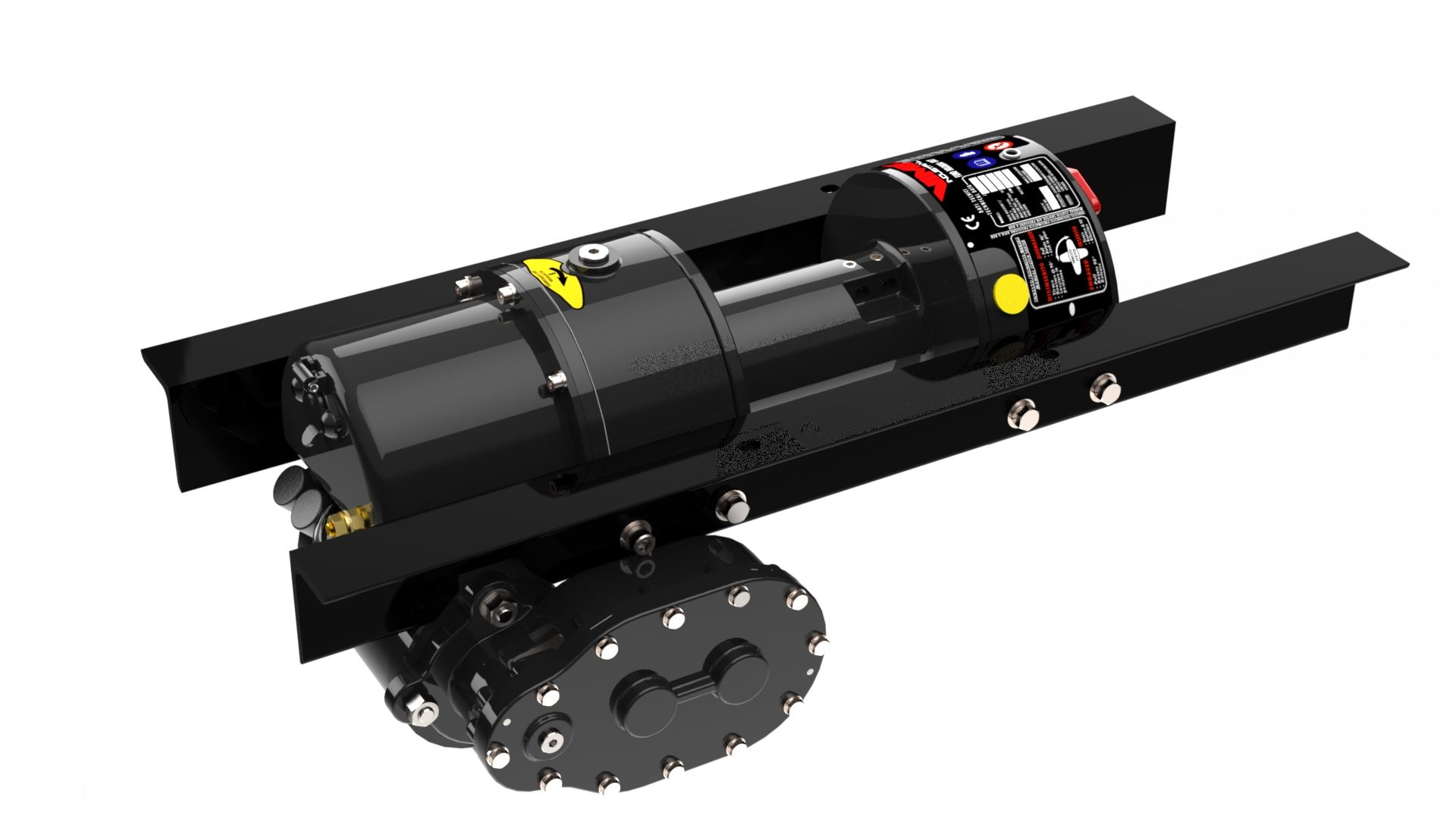

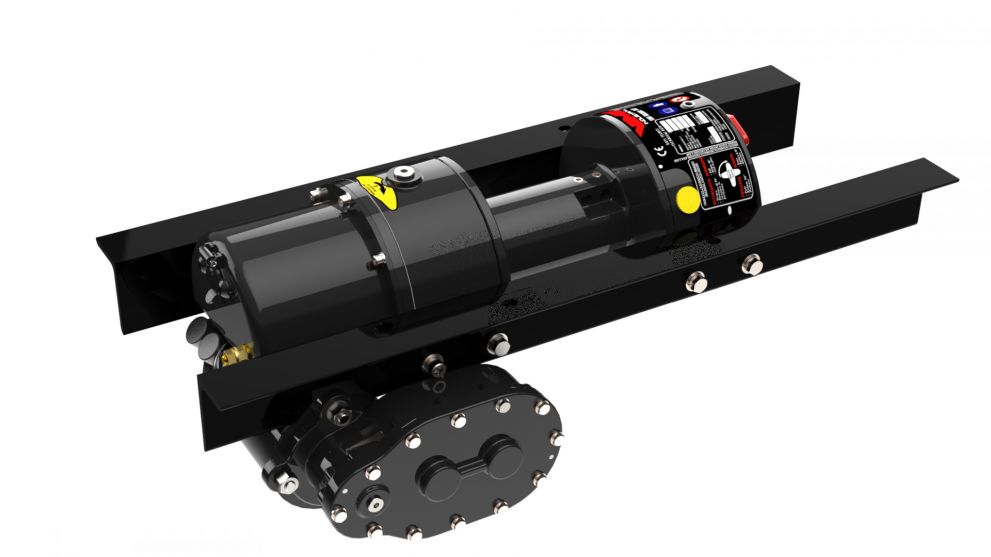

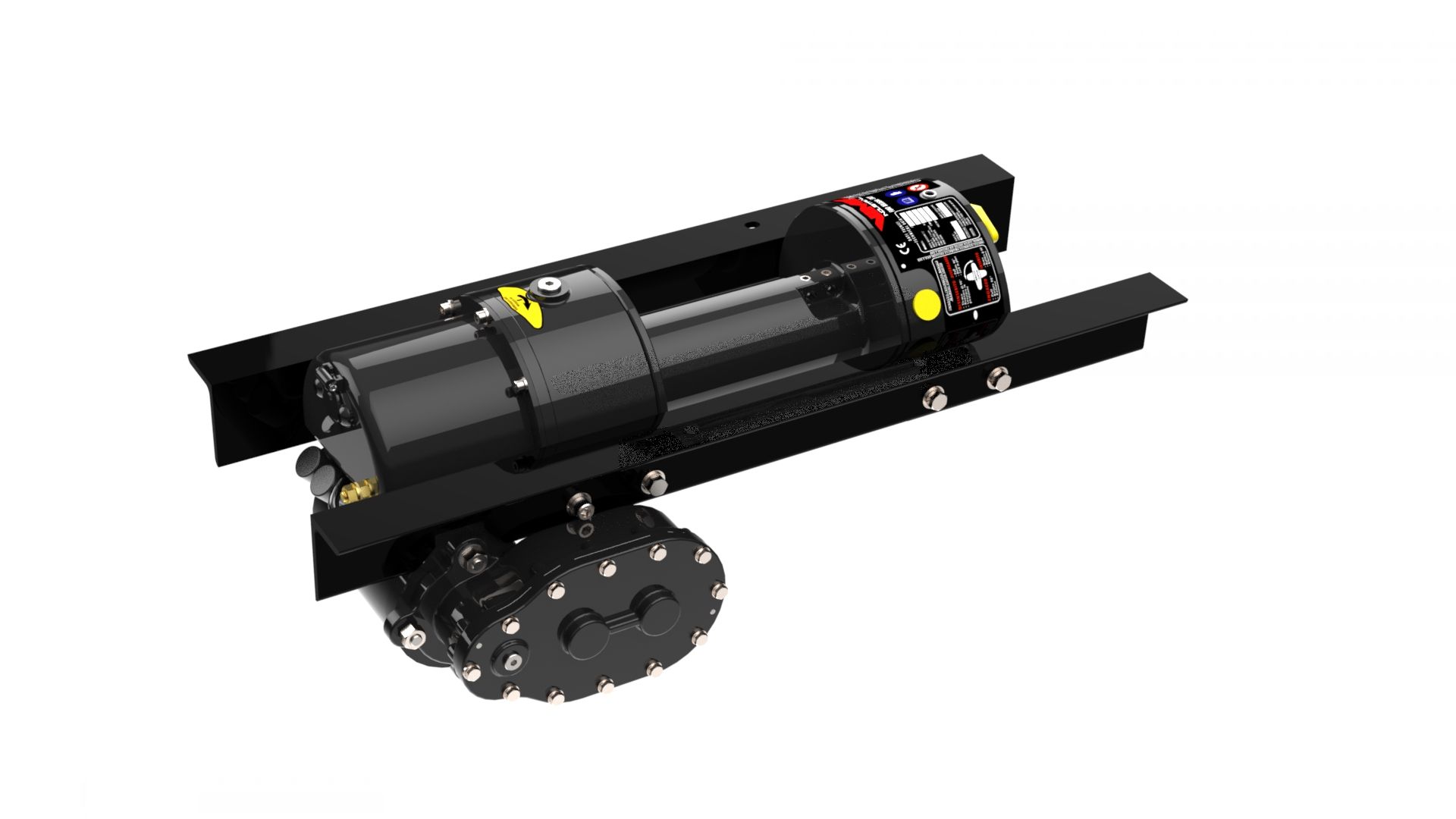

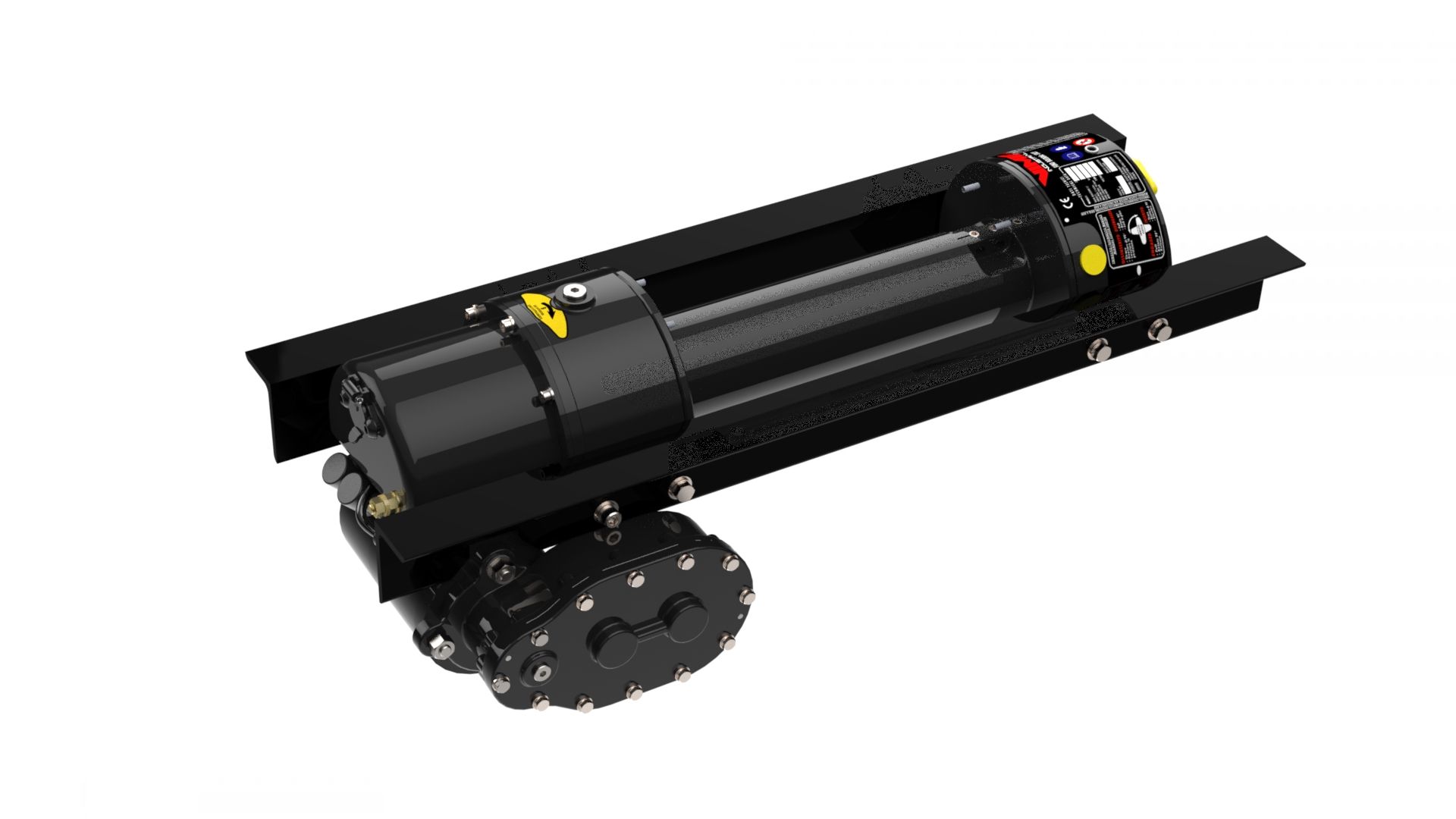

JE 2700

I modelli JE sono verricelli elettrici DC a riduzione mista: ingranaggi in acciaio, vite senza fine e corona in bronzo.

Progettati per durare nel tempo e fornire un servizio sicuro, in accordo alla Direttiva Macchine 2006/42/CE EN 14492-1.

La speciale corona in bronzo all'alluminio, lavora con una vite senza fine in acciaio temprato e rettificato, escludendo la necessità di un freno di sicurezza. Possono essere montati su mezzi per il soccorso stradale e il recupero di veicoli medio leggeri su ruote, dove l'impianto idraulico non è presente.





© copyright V.I.M.E. srl

Tutti i progetti dei prodotti e dispositivi V.I.M.E. sono tutelati e protetti da copyright. Prestate attenzione alle imitazioni e/o ai distributori e rivenditori non autorizzati. I nostri prodotti ed i nostri dispositivi sono concepiti, progettati, realizzati e assemblati esclusivamente da V.I.M.E. in Italia.

  • Robusto

La corona in bronzo all'alluminio, lavora in coppia con una vite senza fine in acciaio temprato e rettificato



  • Basso profilo di montaggio

La sua particolare costruzione lo rende adatto per il montaggio nella parte anteriore oppure posteriore di veicoli



  • Leggero e resistente

Corpo in lega di alluminio temprato, riduce il peso e aumenta la resistenza, verniciato a polvere



  • Freno

Il sistema di riduzione a vite senza fine, esclude la necessità di un freno di sicurezza per il tamburo



  • Limitatore di carico

Dispositivo elettro-meccanico realizzato come misura di sicurezza per i sovracarichi.

Arresta il verricello al raggiungimento del tiro massimo. Funziona solo nella direzione di tiro



  • Comando a distanza collegamenti elettrici

Comando a distanza include spina e cavo 4 Mt. (13,12 Ft.) per il controllo dell'avvolgimento
e svolgimento della fune.

Cavi di alimentazione alla batteria 2 Mt.(6,56 Ft.).

Stacca batteria

Radiocomando (accessorio opzionale)



  • Innesto tamburo per messa in folle

Manuale

Pneumatico (accessorio opzionale)



  • Dimensioni tamburo disponibili

Corto: 162 mm (6.4 inch) per JEC

Medio: 211 mm (8.3 inch) per JEM

Lungo: 350 mm (13.8 inch) per JEL



  • Completamente a bagno d'olio

Corona e vite senza fne a bagno d'olio e ingranaggi lubrifcati per l'intera vita con grasso, per offrire le migliori performance, silenziosità ed estendere la vita dei componenti

  • Capacità di tiro (1°strato)

2.700 Kgs. [5.952 Lbs.]



  • Motore elettrico grado di protezione IP 55

12V - 24V DC



  • Diametro cavo

8 mm [- -]



  • Rapp. riduzione

1:360



  • Max. capacità cavo (EN 14492-1)

24 Mt. [78,7 Ft.] tamburo Corto JEC

32 Mt. [105,0 Ft.] tamburo Medio JEM

55 Mt. [180,5 Ft.] tamburo Lungo JEL



Max. velocità avvolgimento (1° strato a vuoto)
5,2 Mt./Min. [17,1 Ft./Min.]



  • Peso senza cavo

39,5 Kgs. [87,83 Lbs.] tamburo Corto JEC

40,5 Kgs. [89,29 Lbs.] tamburo Medio JEM

43 Kgs. [94,80 Lbs.] tamburo Lungo JEL

I verricelli mod. JE sono stati progettati per essere equipaggiati con alcuni accessori:



• Guidafune a rulli standard zincato

composto da due rulli orizzontali e due verticali, viene utilizzato per effettuare tiri laterali ed evitare che la fune possa danneggiare il verricello, e il veicolo dove il verricello è installato



• Guidafune a rulli industriale zincato

composto da due rulli orizzontali e due verticali, viene utilizzato per effettuare tiri laterali ed evitare che la fune possa danneggiare il verricello, e il veicolo dove il verricello è installato



• Pressacavo zincato

utilizzato per mantenere stretta la fune sul tamburo quando il tamburo è in posizione disinnestata per lo svolgimento manuale



• Innesto pneumatico

Per la messa in folle del tamburo, (il sistema funziona solo in presenza di circuito ad aria)



  • Radiocomando

per azionare a distanza l'avvolgimento e svolgimento della fune
